VxLAN

1 需求场景

1. 二层扩展：虚拟化/云计算集群内允许虚拟机任意迁移，原来二层互通的虚拟机需要横跨三层网络进行互联。
2. 多租户隔离：云化场景一般支持多租户，即不同用户共享物理资源。租户可能配置相同的MAC和IP地址（共同使用一张物理接口卡），要考虑物理网络承载隔离问题。

1.1 解决传统网络的问题

1. 虚拟机规模受限 每台设备都需要有大规格的MAC表。同时VM的数量巨大增加，介入测二层设备的MAC地址表规格较小，不能满足快速增长的VM数量
2. 网络隔离能力限制 VLAN的Tag只有12bit，仅能表示4096个逻辑单元，而大型数据中心的租户规模远大于该数目
3. 虚拟机迁移范围受限 由于虚拟机跨三层迁移时IP地址会发生改变，而导致客户端掉线

1.2 为什么选择VxLAN？

优点：

• 支持三层虚拟网络
• 搭配SDN控制器实现集中部署以及自动化
• 能构建在任意复杂的三层网络上

对比：

1.3 VLAN与VXLAN

VLAN和VXLAN都是为了进行网络划分，那VXLAN相比VLAN的优势有哪些？

1. 标识符扩展：从4096到16M的个数限制突破
2. 网络拓扑灵活性：VLAN需要在每个路由设备上配置VLAN ID，网络复杂时管理成本高，而VXLAN只需要在指定IP的接口上配置就可以了
3. 更好的隔离和安全性：VXLAN可与加密和访问控制等高级安全措施结合，提升安全，而VLAN难整合复杂的安全策略。VALN是交换机层面的隔离，与物理设备紧密耦合，不灵活，而VXLAN更多依赖于软件和网络协议，不需要考虑物理硬件的限制

2 基本概念

2.1 简介

VxLAN本质上是一种VPN技术，能够在任意路由可达的物理网络（Underlay网络）上叠加二层虚拟网络（Overlay网络），通过VxLAN网关之间的VxLAN隧道实现网络内部互通。 VxLAN通过采用MAC in UDP封装来延伸二层网络，将以太报文封装在IP报文之上，通过路由在网络中传输，无需关注虚拟机的MAC地址。

2.2 报文格式

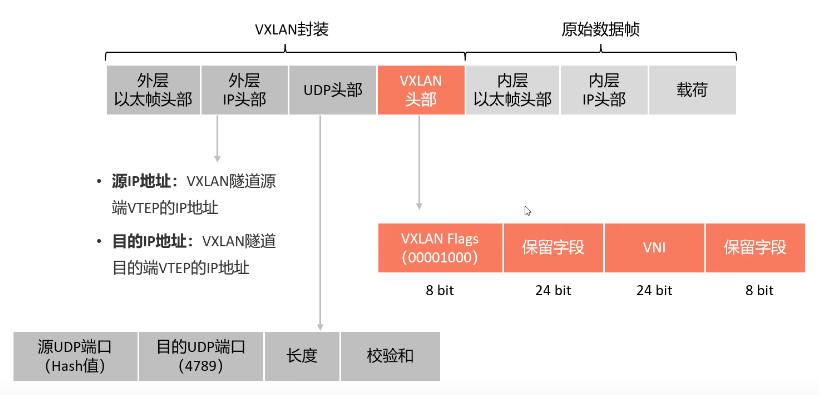

2.3 特殊名词

1. NVE(Network Virtualization Edge，网络虚拟边缘)：

• 可以是硬件交换机也可以是软件交换机，是实现网络虚拟化功能的网络实体
• NVE在三层网络上构建二层虚拟网络，是运行VXLAN的设备

2. VTEP(VXLAN Tunnel Endpoints，VXLAN隧道端点)：

• 位于NVE中，用于VXLAN报文的解封装和封装
• VXLAN报文（其外层IP头部）中源IP地址为源端VTEP的IP地址，目的IP地址为目的端VTEP的IP地址

3. VNI(VXLAN Network Identifier，VXLAN网络标识)：

• 类似VLAN ID，用于区分VXLAN段，不同的VXLAN段的虚拟机不能直接二层互相通信
• 一个租户可以有一个或多个VNI，它的长度为24 bit，支持多达16M的租户

4. BD(Bridge Domain，桥域)：

• 类似采用VLAN划分广播域，在VXLAN网络中一个BD就标识一个大二层广播域
• VNI以1：1方式映射到广播域BD，同一个BD内的终端可以进行二层互通

5. VAP(Virtual Access Point，虚拟接入点)：

• 实现VXLAN的业务接入
• VAP有两种配置方式，二层子接口方式或者VLAN绑定方式：
  • VLAN绑定：将VLAN ID与桥域BD ID关联，则所有VLAN ID的流量会被注入到BD ID
  • 二层子接口：在二层交换设备（如交换机）中创建的虚拟接口，每个二层子接口可以被配置为一个特定的VLAN，用于在同一物理接口上支持多个VLAN，它只关注MAC地址和数据帧的转发。将子接口关联BD ID，则对应子接口的特定流量会被注入到BD ID。

单地路由：在路由器上的一个物理接口上创建多个逻辑接口，每个子接口都可以被分配一个独立的 IP 地址和 VLAN ID。子接口允许在同一物理链路上处理多个不同的网络流量，子接口共享一份路由表。

6. Border：VXLAN网络和外部网络通信的节点，一般连接具有三层转发能力的设备（如Router、Firewall）

7. Edge：边缘接入设备，传统网络流量由此进入VXLAN网络

8. VBDIF

• 类似采用VLANIF实现不同广播域互通，在VXLAN中引入了VBDIF的概念
• VBDIF接口在VXLAN三层网关上配置，是基于BD创建的三层逻辑接口
• 通过VBDIF接口可实现不同网段的用户通过VXLAN网络通信，及VXLAN网络和非VXLAN网络间的通信，也能实现二层网络接入三层网络

VTEP 和 VBDIF 都会绑定IP地址，VTEP 用途为充当隧道的端点，做数据封装；而 VBDIF 则负责流量的转发，作用于虚拟网络的接入点

3 工作原理

3.1 VXLAN隧道的建立方式

隧道由一对VTEP确定，报文在VTEP设备进行封装后在VXLAN隧道中依靠路由进行传输。只要隧道两端VTEP是三层路由可达的，VXLAN隧道就可以建立成功。

1. 静态隧道 通过手工配置本端和远端的VNI、VTEP IP地址和头端复制列表(head-end peer-list)来完成

补充图片

2. 动态隧道 通过BGP EVPN(Ethernet VPN，以太网虚拟私有网络)方式动态建立隧道。在VTEP之间建立BGP EVPN对等体，然后对等体之间利用BGP EVPN路由来互相传递VNI和VTEP IP地址信息，从而实现动态的建立隧道

3.2 MAC地址表项

VXLAN实现的是在Overlay网络中进行二层转发，转发单播数据帧依旧依赖MAC地址表项。该表用于指导发往本VTEP下连接终端的数据转发。

VTEP接收到BD内来自本地的数据帧，将数据帧源MAC地址添加到该BD的MAC地址表中，出接口为收到数据帧的接口。

1. 动态学习 补充图片

2. BUM流量转发 传输BUM(Broadcast、Unknown、Multicast)流量时，VTEP会将流量赋值多份发送给头端复制列表中的对端VTEP，从而在Overlay网络中实现泛洪转发的效果

3. 跨子网转发 补充图片

4 应用

4.1 数据中心

1. 采用Spine-Leaf两层物理架构，结合VxLAN应用

• Spine节点执行路由转发，转发时不感知VxLAN；Leaf节点负责资源接入，完成VxLAN的封装及解封装
• 数据中心的业务均由VxLAN承载

4.2 集中式与非集中式网关

1. 集中式：L3网关部署在一台设备上，所有跨子网的流量都通过该设备转发，实现流量集中管理 优点：跨子网流量集中管理，简化网关部署和管理 缺点：转发路径并非最优。ARP表项规格瓶颈，需要维护大量通过VXLAN接入网络的终端
2. 非集中式：VTEP设备既是L2网关，又是L3网关。非网关节点对VXLAN隧道不感知，仅作为VXLAN报文的转发节点 优点：VTEP节点只学习连接在本节点下终端的ARP表项，解决了集中式三层网关带来的ARP表项瓶颈问题 缺点：部署工程量大，实现复杂

[1 RFC 7348.]1
