X11 转发与 OpenCV 图像显示

lilac

2024-07-09 2025-07-09 约 1700 字预计阅读 8 分钟

在远程开发环境中，显示图形界面应用程序一直是个挑战。X11 转发技术提供了在本地机器上显示远程 Linux 服务器上运行的图形应用程序的能力。

1 概述

本文将描述 X11 的基本原理，如何在 Windows 上通过 MobaXterm 配置 X 服务器，以及如何在远程 Linux 上配置和验证 X11 转发。最后，通过一个 OpenCV 的案例，展示如何成功显示图像窗口。

2 一、X11 简介

2.1 什么是 X11？

X11（或 X Window System）是一种网络透明的图形窗口系统，最初由麻省理工学院（MIT）在 1980 年代开发。X11 允许用户在一台计算机（X 服务器端，通常是本地机器）上显示图形界面，而这些图形界面属于在另一台计算机（X 客户端，通常是远程机器）上运行的应用程序。这种架构使得用户可以在本地机器上与远程应用程序进行交互。

2.2 X11 的应用场景

远程桌面操作：管理员可以远程管理服务器，就像直接在服务器前操作一样。
分布式计算环境：用户可以在本地提交作业到远程计算集群，并查看结果。
图形密集型应用：例如工程设计、科学可视化等，可以在远程高性能计算资源上运行，而用户在本地查看结果。

3 二、X11 的原理

3.1 X11 的工作原理

X11 遵循客户端 - 服务器（Client-Server）架构，其中 X 服务器（X Server）负责管理显示设备（如显示器、键盘、鼠标），而 X 客户端（X Client）是运行在远程机器上的应用程序。X 客户端通过网络将图形请求发送给 X 服务器，服务器处理这些请求并在本地显示结果。用户输入（如键盘和鼠标事件）则通过相反的路径发送回客户端。

以下是 X11 转发的简化工作原理：

X 客户端（远程 Linux 上的 OpenCV 程序）生成图形请求。
SSH 守护进程在远程 Linux 上截获这些请求并将其通过加密隧道发送到本地 Windows 上的 SSH 客户端。
SSH 客户端将这些请求转发给本地的 X 服务器（如 MobaXterm）。
X 服务器处理图形请求并在本地显示图像窗口。
用户的输入事件（如鼠标点击、键盘按键）通过相反的路径返回到远程 Linux 上的 X 客户端。

3.2 原理图

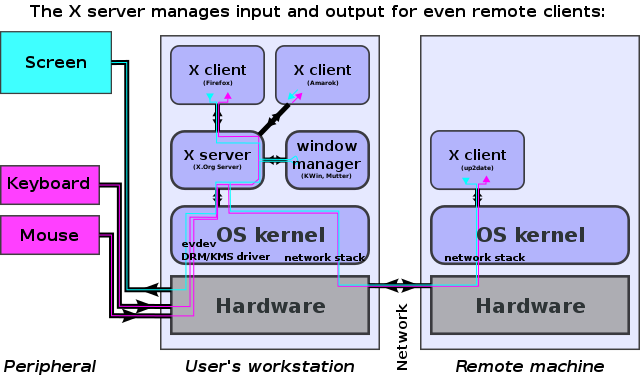

x11 架构图

如上图所示，在需要显示的地方安装一个服务端，后在实际运行 GUI 程序的地方安装一个客户端。其中 ssh 可以用来当作一个端口转发的工具，这也就是 X11Forwarding 的用处。

4 三、配置与验证 X11 转发

4.1 X 服务端部署

下载和安装 MobaXterm

MobaXterm 是一款集成 X 服务器和 SSH 客户端的工具，适合 Windows 用户。它提供了简单易用的图形界面，方便配置 X11 转发。
- 下载：访问 MobaXterm 官方网站下载最新版本。
- 安装：运行安装程序并按照向导进行安装。保持默认设置即可。

4.2 X 客户端部署

安装必要的软件包：
- 安装 xauth 和 x11-apps：
```
sudo apt update
sudo apt install xauth x11-apps
```
编辑 SSH 配置文件：
- 打开 /etc/ssh/sshd_config 文件：
```
sudo vi /etc/ssh/sshd_config
```
- 确保以下两行未被注释：
```
ForwardX11 yes
ForwardX11Trusted yes
```
- 重启 SSH 服务：
```
sudo systemctl restart sshd
```

4.3 验证 X11 转发

通过 SSH 连接远程服务器：
- 在 MobaXterm 的会话窗口中，运行以下命令：
```
ssh -X username@server_ip
```
运行 X11 程序：
- 运行 xclock 或 xeyes：
```
xclock
```
- 如果 X11 转发配置正确，图形窗口将显示在本地 Windows 上。

5 四、OpenCV 图像显示案例

5.1 示例代码

以下是一个 OpenCV 示例代码，演示如何读取和显示图像：

运行前配置环境变量，如：DISPLAY=10.117.174.183:0.0，DISPLAY 环境变量格式为 hostname:displaynumber.screennumber。

hostname 是运行 X server 的主机名或 IP 地址（如 10.117.174.183）
displaynumber 是显示号（通常为 0），表示 X server 的编号；当使用 TCP 连接时，它是连接的端口号减去 6000 的值（如 displaynumber 为 0 表示端口 6000）
screennumber 是屏幕号（通常为 0），表示特定显示下的屏幕

#include <opencv2/opencv.hpp>
#include <iostream>

int main() {
    const std::string imgPath = "/path/to/example.png";
    cv::Mat img = cv::imread(imgPath);

    if (img.empty()) {
        std::cerr << "Error: Unable to open the image file!" << std::endl;
        return -1;
    }

    cv::imshow("Original Image", img);
    cv::waitKey(0);

    return 0;
}

5.2 运行错误分析

GTK+ 缺失
```
If you are on Ubuntu or Debian, install libgtk2.0-dev and pkg-config, then re-run cmake or configure script in function 'cvShowImage'
```
GTK（GIMP Toolkit）是一个用于创建图形用户界面的免费开源库。在 OpenCV 中，GTK 后端用于创建和管理图形窗口，处理用户输入事件。那么首先确保库环境正确安装：
```
sudo apt install libgtk2.0-dev
```
随后，重新编译 OpenCV ，并添加编译选项-DWITH_GTK=ON，确认预编译结果如下：
```
--   GUI:                           GTK2
--     GTK+:                        YES (ver 2.24.33)
```
函数 waitKey(0) 缺失

其中，cv::imshow 和 cv::waitKey 是紧密相关的函数。cv::imshow 用于显示图像，但不会阻塞程序执行；cv::waitKey 用于等待用户按键，并处理窗口事件。

如果不调用 cv::waitKey，窗口可能无法正确显示。

5.3 运行结果

执行后，成功得到如下窗口：
